载带知识整理

载带 万拓载带 万拓电子 电子载带

一, ,、载带上带和胶盘三合一使用

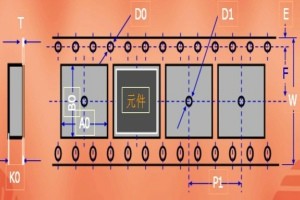

, , 、, 载带的尺寸1


W : 载带宽度
PO导引孔中心距离
P2成型槽中心孔与边孔中心水平距离
P1: 相邻两成型槽中心孔之距离
E: 导引孔心与带缘垂直距离
F: 导引孔中心与成型槽中心垂直距离


DO导引孔直径
D1: 成型槽中心支圆孔直径
T: 料带厚度
A0: 成型槽横向宽度
BO: 成型槽纵向宽度
KO: 成型槽表面与槽底表面垂直距离


载带的尺寸2

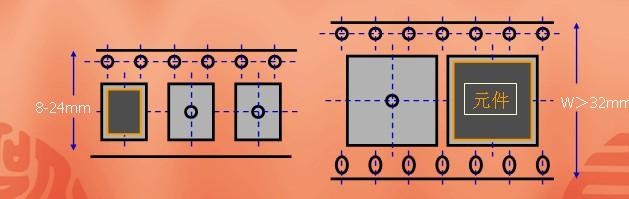

v 8-24带宽的定位孔仅在一边W>32mm的定位孔在二边

自动贴装设备通过载带定位孔的精确定位将口袋中盛放的元器件依次取出

载带宽度不同精度有所不同越宽的载带允许公差越大

使用的要求

1封合剥离要求20g-80g如下图

8mm        CARRIER TAPE: 20g-80g

12-56mm CARRIER TAPE: 20g-130g

>72mm   CARRIER TAPE: 20g-150g

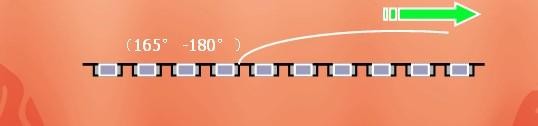

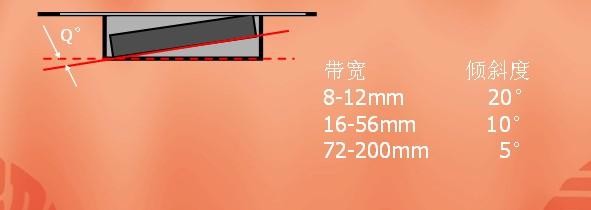

装置物允许的转动位移量1如下图

载带的功能

1便于携带 2保证效率 3产品模型4数量长度5电性保护6承载输送7包装功能

载带的类别(

 ( 1 )        窄带类8mm和12 mm

( 2 )     宽带类16mm24mm32mm44mm56mm72mm

载带长度根源客户的包装数量要求而定

3窄带特点圆轮机造原料PC PS,模具固定产量大米数长较精密要求较高带宽8mm12mm习惯称为窄带此类载带一般使用的材料有PCPEPS

4宽带特点平板机造原料PS模具多变产量不大品种繁多成型复杂米数不长带宽16mm24mm32mm44mm56mm72mm88mm等以上习惯称为宽带此类载带一般使用的材料有PEPSABSPVC

上带介绍

1全称是电子包装上封盖带简称上带盖带英文COVER TAPE

类别有按封合条件可分为热封上带和自粘上带按材料的电性可分为抗电型和非电性型

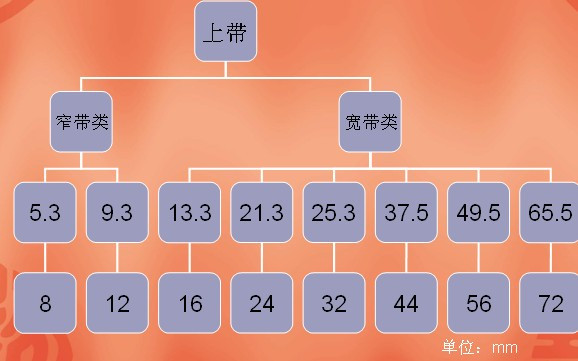

带宽5.3mm9.3mm13.5mm21.5mm25.5mm37.5mm49.5mm65.5mm等规格宽带

其材质一般采用PET作基础材料


2上带热封型上带需在封合设备加热方可粘合此类上带长度一般有300M/R480M/R外观有透明和奶白二种

自粘型上带无需在封合设备加热由于材料有压感材料封合时加压力即可自动封合

此类上带长度一般只有200M/R外观有透明和褐色二种电性方面只有抗电型和非电型上带二种

抗电型表面电阻值为107-11 Ω/□

非电性型表面电阻值为1012 Ω/□ 以上

3上带属性普通型抗电性颜色有奶白色和透明色长度分为300M/R和480M/R

上带由于不同厂家配方不一各有搭配任一厂家的上带不能任意与另一家的载带搭配所有上下带的封合必须经试验认可方可搭配供应给客户使用上带所有采用材料都必须符合欧盟电子电气产品环保指令ROHS其具体有关元素标准与载带同


卷盘

卷盘全称是电子包装卷盘简称卷盘胶盘轮盘英文REEL这是习惯意义上卷盘广义上的卷盘还有胶盘和纸盘一般情形下胶盘独立购销纸盘附送

1卷盘类别按卷盘的直径可分为7英寸13英寸和15英寸窄带一般使用7英寸胶盘宽带一般使用13英寸或15英寸胶盘材料一般采用PS

厚度有8mm12mm16mm24mm32mm44mm56mm72mm88mm等

其厚度主要根源客户使用的载带而定

注意载带宽度=卷盘厚度


2卷盘按采用材料的电性可分为导电材料抗电材料和非电性材料导电胶盘一般外观黑色表面电阻值为104-6 Ω/□

抗电胶盘外观黑色蓝色白色表面电阻值为107-11 Ω/□ 由于制作是以泡静电液所以表面微湿保存期只有六个月

非电性胶盘不泡静电液外观蓝色白色表面电阻值为1012 Ω/□ 以上 由于用途不同其轴心有异一般IC类用胶盘轴心较小其他大些

3材料类别PS材料PC材料ABS材料单层材料三层材料

材料属性PS透明材料PS导电材料PC透明材料PC导电材料ABS导电材料单层材料三层材料

4载带材料按材料的电性可分为导电材料抗电材料和非电性材料

? 导电材料外观黑色不透明表面电阻值为104-6 Ω/□

? 抗电材料外观黑色不透明表面电阻值为107-11 Ω/□

? 非电材料外观无色透明表面电阻值为1012 Ω/□ 以上

PC材料韧性强度较好PEABS次之PS再次之
